小型實驗室顆粒機可將混合的粉末狀物制成顆粒，也可將塊狀的干料粉碎成所需的顆粒。適用于制藥、化工、食品、科研單位、實驗室、醫院、小型保健品廠小批量生產。
產品詳細資料：
一、使用范圍
1、本機是一種用旋轉筒的搖擺作用，通過篩網、可以將潮濕的粉末原料研成顆粒，亦可廣泛地用作粉碎已壓了塊子而成為現成的顆粒之用。
2、在化學藥品方面用作混合的粉末研成顆粒，烘干后供壓制片劑，又可以粉碎在儲存期間而凝成塊，或在化學加工過程中所結成塊的塊子。在食品工業中用作處理糖果及混合物和麥牙牛乳等品。在其它工業上如陶瓷、塑料等混合料成為成型顆粒。
3、它不適合于固體、流質、漿狀或磨碎之用。
4、網眼篩子的目數多少，應根據顆粒大小要求，由用戶自備。

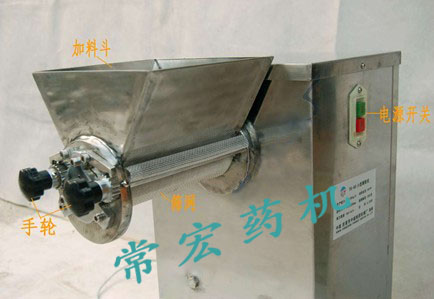

部分示意圖
二、構造說明
1、機身為一獨立長方體、由軸承架、減速箱、機座三大件組成。加料粉斗與軸承架連接、伸向機外，機座前端設計為伸出、著地廣而平穩，因此不須安裝、可任意放置室內使用。

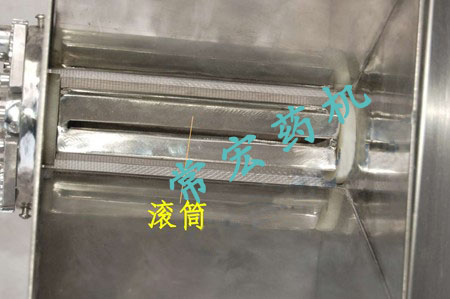

2、顆粒制造裝置：旋轉滾筒橫臥裝置在料斗下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉。端面的前軸承座為活動式，裝拆時、只要旋下三個螺釘，前軸承座和旋轉滾筒可依次抽出。旋轉滾筒的二端采用對稱凸形連軸節，不受倒順限制、裝拆方便。

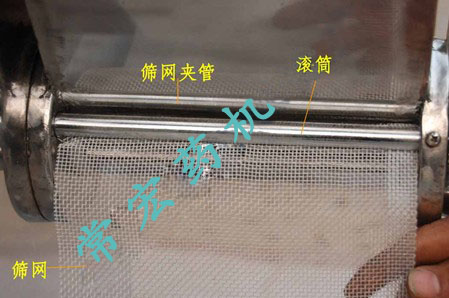

3、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動手輪將篩網包在旋轉滾筒的外圓上，手輪內擋有刺輪撐住，松緊可以調節。
4、減速箱：采用蝸輪傳動，速比為1：30，箱內可儲機沒，保證齒桿、齒輪和蝸輪付潤滑良好及無噪音，蝸輪外端，裝有偏心桿帶動齒桿作往復運動，與齒桿嚙合的齒輪軸即作倒順回轉運動。
5、機坐電機：電機安裝板與機座鉸鏈連接，另一端與螺母鉸接，當轉動機座上手輪時調節絲桿旋轉、螺母即帶動電機板上下、以調三角帶松緊。
參考視頻觀賞：
http://player.youku.com/player.php/sid/XMzk2NzAxNjMy/v.swf
三、機件潤滑
減速箱內儲機油、以蝸輪付飛油式潤滑各傳動件視鏡上刻有油面線，箱后部有油塞、供放油用。打開機身上蓋，可對中、后軸承座內軸承添加潤滑油，潤滑油脂使用部位列于表中：
|
序號
|
潤滑部位
|
時間/次
|
潤滑油脂
|
|
①
|
前軸承座軸承
|
每班
|
HJ-30機械油
|
|
②
|
中、后軸承座
|
每三月
|
ZG-2潤滑油
|
|
③
|
減速箱內軸承
|
每三月
|
HJ-30機械油
|
四.主要技術參數：
滾筒直徑（毫米） 60
滾筒有效長度（毫米） 184
滾筒正反轉數（轉/分） 46
料斗口面長寬（毫米） 210×240
生產能力：干品（公斤/時） 30濕品（12目）（公斤/小時） 20
功率（千瓦）: 0.55KW
轉速（轉/分） 1440頻率（赫茲） 50
電壓（伏） 220V
機器凈重 （公斤） 70
外型尺寸（長寬高-毫米） 460×550×570
五、安裝說明
1、本機為整臺裝箱，拆箱后搬至適當使用地方，墊平后即可使用。
2、電氣線路的裝置，是不受旋轉方向的限制，線路由底座下面經由皮帶罩接至開關，有線卡夾緊。
六、使用說明
1、使用方法：開動機器，將混合料倒入斗內，由旋轉滾筒的搖擺作用，壓擠物料通過篩網形成顆粒，如粉碎塊子，應逐漸加入，不宜加滿、以免受壓過大，而使篩網易損。
2、注意事項：粉斗內如粉末停止不下，切不可用手去鏟，以免造成傷手事故，應用竹片鏟或停車工作。
七、保養說明
1、定期檢查機件，每月進行一次，檢查蝸輪、蝸桿、軸承等活動部份是否靈活和磨損情況，發現缺勤陷應及時修復，不得免費使用。
2、機器應放在干燥清潔的室內，其大氣中不得含有酸類、及其它對機件有腐蝕性氣體流動的場所使用。
3、機器一次使用完畢后或停工時，應取出旋轉滾筒進行清洗和刷清斗內剩余粉子，然后裝妥，為下次使用做好準備工作。
4、如停用時間較長，必須將機器全身揩擦干凈，機件的光面涂上防銹油，用布逢罩好。
