5-20毫升液體定量灌裝機

產品型號: FZH系列

產品簡介: 產品特點：FZH系列液體定量灌裝機，是采用電動、曲柄、國內成熟的技術活塞式結構設計的自動定量液體分裝機，適用于醫院制劑室、安瓿、眼

產品詳情

產品特點：

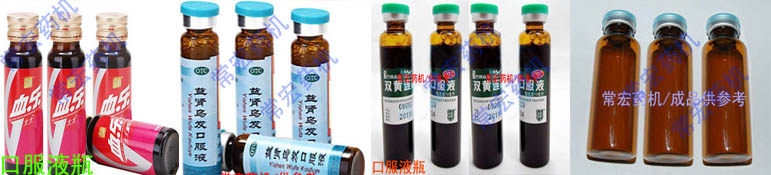

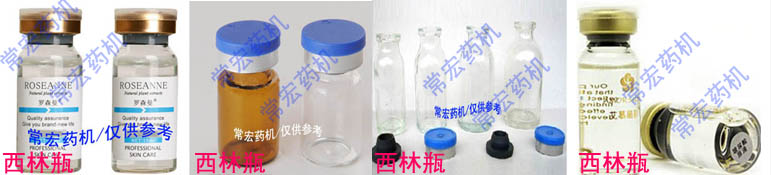

FZH系列液體定量灌裝機，是采用電動、曲柄、國內成熟的技術活塞式結構設計的自動定量液體分裝機，適用于醫院制劑室、安瓿、眼藥水、各種口服液、西林瓶，農藥瓶，異型瓶洗發精及各種水劑的定量灌裝；同時也可用于各種化學分析試驗中的各種液體定量連續加液，特別適用于大、中、小型農藥廠的液體分裝。是理想的小型灌裝設備。

主要技術參數：

型號	FZH-10	FZH-20	FZH-30	FZH-100	FZH-500
灌裝范圍	0.2-10ml	5-20ml	5-30ml	10-100ml	50-500ml
生產能力	40瓶/分	30瓶/分	35瓶/分	30瓶/分	20瓶/分
精度	0.5%	0.5%	0.5%	1%	1%
電壓、功率	220V/20W	220V/30W	220V/30W	220V/60W	220V/120W
尺寸	200145350mm	220145355mm	220230410mm	180300480mm	235310580mm
重量	6kg	7kg	7kg	13kg	18kg

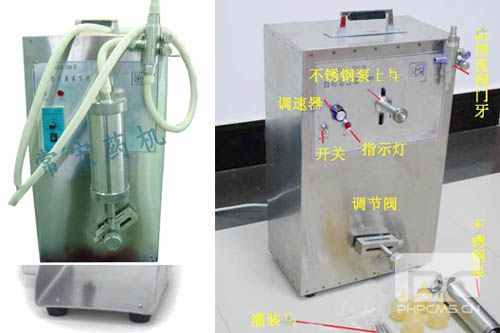

液體定量灌裝機使用方法

1、機器工作前必須將地線良好接地，再根據不同分裝量選擇合適的標準注射器。一般分裝范圍為0.2-1ml時采用1ml注射器；1-5ml時采用5ml注射器；5-10ml時采用10ml注射器；20ml機型，使用20ml玻璃灌腸器；100ml機型，使用100ml玻璃灌腸器，（亦可使用本廠生產的專用不銹鋼灌裝系統）；500ml機型，使用本廠生產的專用不銹鋼灌裝系統。

2、，將注射器內芯撥出把螺套套于注射器內芯上（注：10ml機型由于注射器直徑差別大，還需按其外圓大小選取墊片）并用螺套將其和下底座適當緊固（拆裝注射器必須注意清潔）。

3、將上卡箍座套于注射器外套出水口端，將兩邊螺母適當擰緊（用5ml注射器時將襯套一并套上擰緊，注意擰的太緊，外套管易碎）。注：10ml機型有調節套，20型、100型、500型沒有。

4、將裝好的注射器內芯、外套裝配成一體，至此注液系統裝配完畢。

5、將閥門箭頭朝上，箭頭標記朝外用螺母固定于固定螺釘上。

6、將裝配完整的注液系統，，將注液系統組件上、下圓孔，分別對準上、下固定桿，套于軸承上，并使其外端面和軸承面相平。下端裝配時，切勿使螺套和曲柄相碰，以防上曲柄旋轉時發出不正常響聲（正確按裝時螺套與曲柄間相隔約1mm），注液系統正確安裝后，緊固上、下緊定螺釘。用短膠管將注射器和閥門連接咀相接。進液管道接進水口，出液管道接出水口。為防止進出液管纏繞，將進出液管卡入機殼側支耳口內。

7、用手撥動曲柄，應能自由轉動，否則裝配錯誤，應檢查注液系統是否緊固于轉動軸承之上。

液體定量灌裝機操作視頻：

http://player.youku.com/player.php/sid/XMzk4ODg2MDg0/v.swf

液體定量灌裝機故障及維護

1、開機后曲柄不能正常旋轉，故障：

A：上固定桿偏下，注射器推液時內外管頂牢，致使曲柄不能旋轉，應旋松螺帽①，將上固定桿向上移動適當位置后，將螺帽旋緊。

B：注射器裝配時造成內外管之間不清潔而卡牢，需拆下注射器清洗。

C：注液系統末裝入軸承部位。使其不能正常工作，必需重裝。

2、注液不勻，接頭末旋緊，有漏氣現象，需進一步旋緊即可。

3、機器旋轉正常，但無分裝液排出，故障：

A：閥門內有異物需清洗；

B：閥門內上、下兩頂針放置錯誤，（兩頂針均尖端朝下，不得裝反）。
