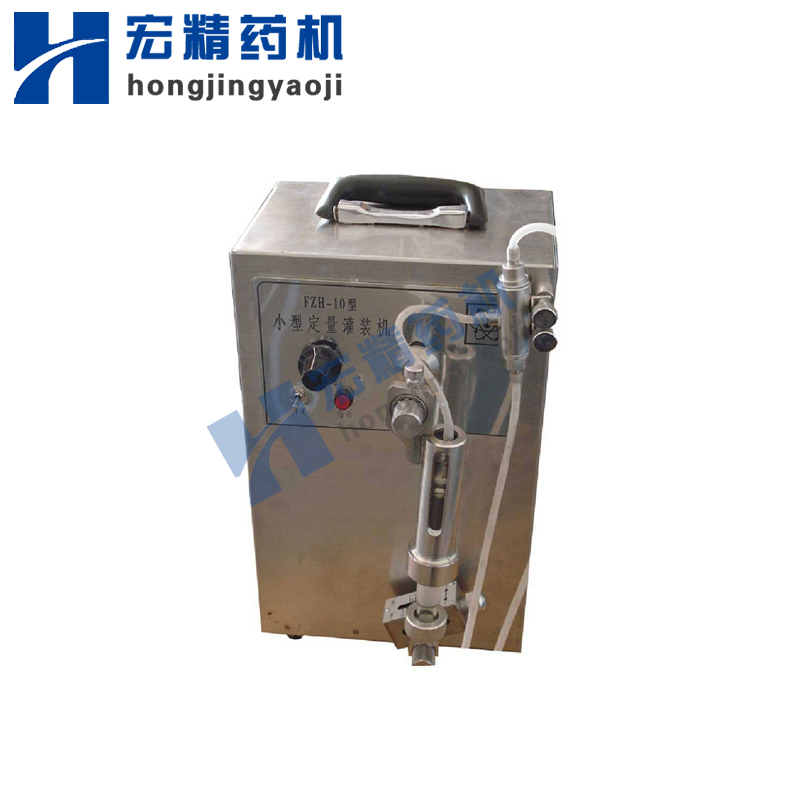

小型灌裝機

產品型號: FZH-10/20/30/100/500

產品簡介: 小型灌裝機產品特點：小型灌裝機是采用電動、曲柄、國內成熟的技術活塞式結構設計的自動定量液體分裝機，適用于醫院制劑室、安瓿、眼藥

產品詳情

小型灌裝機產品特點：

小型灌裝機是采用電動、曲柄、國內成熟的技術活塞式結構設計的自動定量液體分裝機，適用于醫院制劑室、安瓿、眼藥水、各種口服液、西林瓶，農藥瓶，異型瓶洗發精及各種水劑的定量灌裝；同時也可用于各種化學分析試驗中的各種液體定量連續加液，特別適用于大、中、小型農藥廠的液體分裝。是理想的小型灌裝設備。

小型灌裝機主要技術參數：

型號	FZH-10	FZH-20	FZH-30	FZH-100	FZH-500
灌裝范圍	0.2-10ml	5-20ml	5-30ml	10-100ml	50-500ml
生產能力	40瓶/分	30瓶/分	35瓶/分	30瓶/分	20瓶/分
精度	0.5%	0.5%	0.5%	1%	1%
電壓、功率	220V/20W	220V/30W	220V/30W	220V/60W	220V/120W
尺寸	200145350mm	220145355mm	220230410mm	180300480mm	235310580mm
重量	6kg	7kg	7kg	13kg	18kg

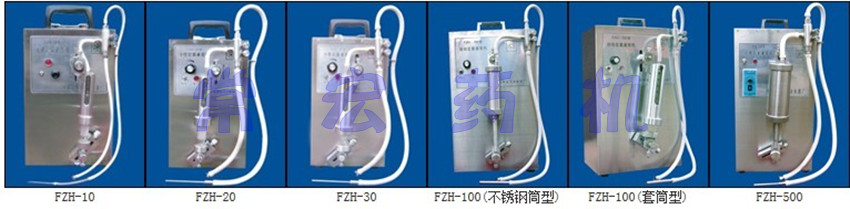

小型灌裝機部分灌裝示意圖：

小型灌裝機使用方法：

1、機器工作前必須將地線良好接地，再根據不同分裝量選擇合適的標準注射器。

一般分裝范圍為0.2-1ml時采用1ml注射器；

1-5ml時采用5ml注射器；

5-10ml時采用10ml注射器；

20ml機型，使用20ml玻璃灌腸器；

100ml機型，使用100ml玻璃灌腸器，（亦可使用本廠生產的專用不銹鋼灌裝系統）；

500ml機型，使用本廠生產的專用不銹鋼灌裝系統。

2、，將注射器內芯撥出把螺套套于注射器內芯上（注：10ml機型由于注射器直徑差別大，還需按其外圓大小選取墊片）并用螺套將其和下底座適當緊固（拆裝注射器必須注意清潔）。

3、將上卡箍座套于注射器外套出水口端，將兩邊螺母適當擰緊（用5ml注射器時將襯套一并套上擰緊，注意擰的太緊，外套管易碎）。注：10ml機型有調節套，20型、100型、500型沒有。

4、將裝好的注射器內芯、外套裝配成一體，至此注液系統裝配完畢。

5、將閥門箭頭朝上，箭頭標記朝外用螺母固定于固定螺釘上。

6、將裝配完整的注液系統，，將注液系統組件上、下圓孔，分別對準上、下固定桿，套于軸承上，并使其外端面和軸承面相平。下端裝配時，切勿使螺套和曲柄相碰，以防上曲柄旋轉時發出不正常響聲（正確按裝時螺套與曲柄間相隔約1mm），注液系統正確安裝后，緊固上、下緊定螺釘。用短膠管將注射器和閥門連接咀相接。進液管道接進水口，出液管道接出水口。為防止進出液管纏繞，將進出液管卡入機殼側支耳口內。

7、用手撥動曲柄，應能自由轉動，否則裝配錯誤，應檢查注液系統是否緊固于轉動軸承之上。

小型灌裝機操作視頻：

http://player.youku.com/player.php/sid/XMzk4ODg2MDg0/v.swf

小型灌裝機灌裝量調試：

1、首先旋松螺帽然后調節螺桿使下固定桿的位置隨之變化。從而注射器的推拉長度也得到改變，達到分裝量自由調節之目的。螺桿順時針調節為增量，反之則減量，當中指針有指示。用5ml針管，看標有5ml一邊，用10ml針管看標有10ml一邊，20、100、500型直接看標尺、指針定量，但由于各個針管粗細不同，實際分裝量有誤差，以針管刻度為準，也可在開始分裝時用量杯量一下。

2、調節后隨即將螺帽旋緊，使下面固定桿與曲柄緊定牢固。

3、旋松螺帽，按不同注射器推拉長度確定上固定桿的正確位置。下邊固定桿調好后，轉動曲柄使注射器轉到上死點后，再將注射器外套管往上提約2mm，以免頂爛針管，再將螺帽旋緊后，方可開機。

4、機器裝配無誤后打開開關，機器工作時，由曲柄帶動注射器上下拉動抽液，調節速度旋鈕，選擇合適的分裝速度，開始正常工作，調節調速器旋鈕，順時針分裝速度快，反之速度慢。

小型灌裝機故障及維護：

1、開機后曲柄不能正常旋轉，故障：

A：上固定桿偏下，注射器推液時內外管頂牢，致使曲柄不能旋轉，應旋松螺帽①，將上固定桿向上移動適當位置后，將螺帽旋緊。

B：注射器裝配時造成內外管之間不清潔而卡牢，需拆下注射器清洗。

C：注液系統末裝入軸承部位。使其不能正常工作，必需重裝。

2、注液不勻，接頭末旋緊，有漏氣現象，需進一步旋緊即可。

3、機器旋轉正常，但無分裝液排出，故障：

A：閥門內有異物需清洗；

B：閥門內上、下兩頂針放置錯誤，（兩頂針均尖端朝下，不得裝反）。
